Jak se v moderních elektrických systémech používají standardní jednožilové kabely bez pláště?

Elektrické vedení uvnitř rozvaděčů, rozvodných desek, strojů a systémů budov často vyžaduje kabely, které lze efektivně vést přes omezené prostory při zachování stabilní elektrické izolace a vodivosti. Na rozdíl od kabelů s dodatečným vnějším pláštěm jsou jednožilové kabely bez pláště navrženy s kompaktnější konstrukcí, díky čemuž jsou vhodné pro mnoho aplikací s pevnou elektroinstalací a vnitřním připojením.

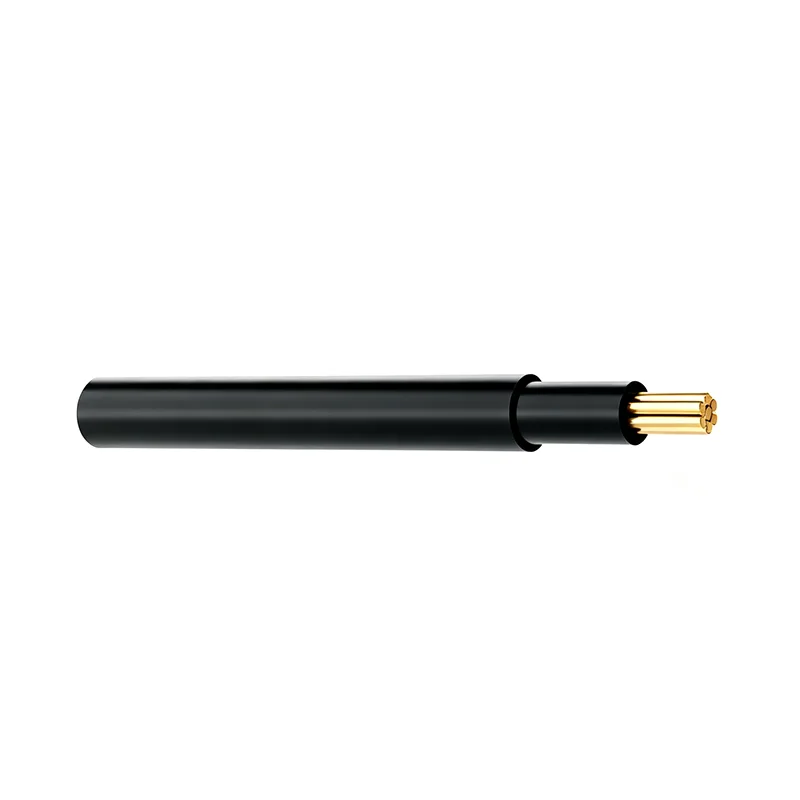

TheStandardní jednožilové kabely bez pláštědodáváLINSHENGjsou navrženy pro nízkonapěťové elektrické aplikace evropského standardu. Produktová řada používá měděné vodiče bez obsahu kyslíku, podporuje konfigurace pevných a lankových vodičů a je k dispozici s PVC nebo přizpůsobenými izolačními materiály. Aktuální specifikace produktu pokrývá rozsah jmenovitého napětí 450/750 V a průřezy vodičů od 1,5 mm² do 25 mm².

Proč jsou jednožilové kabely užitečné pro vnitřní zapojení?

Efektivní směrování v omezeném prostoru

Elektrické skříně a automatizační zařízení obsahují četné komponenty, svorky, spínače, relé a ovládací zařízení. Kabeláž musí často procházet úzkými kanály a sledovat specifické trasy mezi komponenty.

Jednožilová konstrukce usnadňuje vedení a organizaci jednotlivých vodičů. Instalatéři mohou uspořádat různé vodiče podle uspořádání skříně namísto manipulace s větším vícežilovým kabelem, kde jsou vyžadována individuální připojení.

Jasnější elektrické připojení

Jednotlivé vodiče lze identifikovat a vést samostatně, což může zjednodušit připojovací práce uvnitř rozvaděčů a ovládacích skříní. Správné označování a organizované směrování mohou také zefektivnit budoucí kontrolu a údržbu.

Flexibilní konfigurace

Různé obvody mohou vyžadovat různé velikosti vodičů. Řada jednožilových kabelů pokrývajících několik průřezů umožňuje projektantům systému vybrat si velikost vodiče podle aktuálních požadavků, podmínek instalace a platných elektrických předpisů.

Kde se tyto kabely běžně používají?

Elektrické ovládací skříně

Ovládací skříně obsahují velké množství vnitřních elektrických přípojek. Napájecí obvody, řídicí obvody, signálová rozhraní a připojení součástí mohou vyžadovat různé velikosti vodičů a trasy vedení.

TheStandardní jednožilové kabely bez pláštělze použít pro vnitřní kabeláž skříně, kde příslušný způsob instalace tento typ kabelu dovoluje. Jejich flexibilní charakteristiky vedení mohou pomoci instalačním technikům vytvořit organizované trasy vedení v omezeném prostoru skříně.

Distribuční desky

Distribuční desky vyžadují spolehlivé spojení mezi příchozím napájením, ochrannými zařízeními obvodů, svorkovnicemi a odchozími obvody. Jednožilové vodiče lze použít pro vnitřní propojení, pokud zvolený typ kabelu a způsob instalace splňují požadavky elektrického systému.

Zařízení pro průmyslovou automatizaci

Průmyslové stroje obvykle obsahují motory, senzory, řídicí komponenty, relé, PLC systémy, stykače a další elektrická zařízení. Uspořádání kabeláže musí odpovídat fyzickému rozmístění těchto součástí při zachování spolehlivých elektrických spojení.

Kabely LINSHENG lze použít k vnitřním elektrickým spojům v automatizačních zařízeních a výrobních strojích, kde jsou specifikace kabelů vhodné pro provozní podmínky.

Stavební elektrické systémy

Jednožilové kabely evropského standardu se také používají ve vhodných bytových a komerčních elektroinstalacích, včetně osvětlovacích obvodů, rozvodů a pevných vnitřních rozvodů.

Skutečná aplikace by měla být vždy určena platnými národními instalačními předpisy, typem kabelu, velikostí vodiče, jmenovitým napětím, prostředím instalace a požadovanou metodou ochrany.

Jaké elektrické parametry by měli kupující zkontrolovat?

Výše uvedené specifikace by měly být považovány za parametry specifické pro produkt. Pro konkrétní instalaci by si kupující měli před objednávkou potvrdit příslušný typ kabelu, konstrukci vodiče, izolační materiál, teplotní třídu a regulační požadavky.

Jak velikost vodiče ovlivňuje výběr kabelu?

1,5 mm² pro menší obvody

Možnost 1,5 mm² má maximální odpor vodiče 12,1 Ω/km a lze ji zvážit pro vhodné aplikace s nižším proudem, kde požadavky na instalaci dovolují tuto velikost vodiče.

2,5 mm² pro obecné elektrické připojení

Verze 2,5 mm² má maximální odpor vodiče 7,41 Ω/km a běžně se uvažuje pro širší rozsah požadavků na elektrické připojení. Skutečný přípustný proud závisí na způsobu instalace, okolní teplotě, seskupení, izolaci a příslušných normách.

4 mm² až 10 mm² pro vyšší proudové požadavky

Volitelné varianty 4 mm², 6 mm² a 10 mm² poskytují postupně větší průřezy vodičů pro aplikace vyžadující větší proudovou schopnost. Kupující by měli vypočítat požadovanou velikost vodiče na základě skutečného zatížení a podmínek instalace, spíše než vybírat pouze podle jmenovitého výkonu zařízení.

16 mm² a 25 mm² pro větší připojení

Pro elektrické systémy vyžadující větší vodiče jsou k dispozici varianty 16 mm² a 25 mm². U těchto aplikací je třeba při výběru kabelu vzít v úvahu pokles napětí, způsob instalace, okolní teplotu, seskupení vodičů a podmínky zkratu.

Jaký je rozdíl mezi pevnými a lankovými vodiči?

Pevné vodiče

Pevný vodič se skládá z jediného vodivého prvku. Může poskytnout relativně stabilní strukturu pro pevné vedení a běžně se uvažuje tam, kde kabel nevyžaduje častý pohyb.

Vhodnost pevného vodiče závisí na instalačním prostředí, požadavcích na ohyb, konstrukci svorek a příslušné kabelové normě.

Splétané vodiče

Lankový vodič se skládá z několika menších drátů spojených do jednoho vodiče. Tato konstrukce obecně poskytuje větší flexibilitu než pevný vodič o stejné ploše průřezu.

Lankové konfigurace mohou být užitečné, když kabeláž musí sledovat zakřivené trasy nebo když instalační prostor vyžaduje flexibilitu.

Co je třeba vzít v úvahu při instalaci kabelů bez pláště?

Ochrana před mechanickým poškozením

Neopláštěný kabel nemá stejnou dodatečnou mechanickou ochranu jako opláštěná konstrukce. Měl by být proto instalován pouze v aplikacích a na místech, kde je povolen zvolený typ kabelu a kde je v případě potřeby zajištěna odpovídající ochrana.

Správné směrování

Vedení kabelů by se mělo vyvarovat ostrých hran, nadměrného ohýbání, pohyblivých součástí, nadměrných zdrojů tepla a dalších podmínek, které by mohly poškodit izolaci. Uvnitř elektrických skříní by měly být vodiče uspořádány tak, aby se zabránilo zbytečnému mechanickému namáhání.

Vhodné ukončení

Svorky, konektory, dutinky a další spojovací součásti by měly být kompatibilní s typem a průřezem vodiče. Špatné zakončení může zvýšit přechodový odpor a způsobit lokální zahřívání.

Zvažte seskupení kabelů

Když je několik zatížených vodičů instalováno společně, může být snížen odvod tepla a může být nutné upravit přípustný proud. Při určování proudové zatížitelnosti je proto třeba vzít v úvahu podmínky instalace a platné předpisy.

Jak teplota ovlivňuje výběr kabelu?

Okolní teplota

Okolní teplota ovlivňuje tepelný výkon elektrického kabelu. Kabel instalovaný uvnitř horké ovládací skříně může fungovat za jiných podmínek než stejný kabel instalovaný v chladnějším prostředí.

Uvedený rozsah provozních teplot kabelu by měl být porovnán se skutečnými podmínkami instalace.

Provozní teplota vodiče

Aktuální specifikace produktu poskytuje rozsah provozních teplot -30 °C až +90 °C. Dovolený proud a skutečný nárůst teploty stále závisí na způsobu instalace a příslušných elektrických požadavcích.

Krátkodobé teplotní podmínky

Specifikace produktu udává krátkodobou teplotní schopnost až +250°C. Tento parametr by neměl být interpretován jako trvalá provozní teplota a musí být vyhodnocen podle platné kabelové normy a konkrétních provozních podmínek.

Proč jsou evropské normy důležité pro pořizování kabelů?

Standardizované požadavky na produkt

Evropské kabelové normy stanoví požadavky týkající se konstrukce vodičů, elektrických charakteristik, izolace, rozměrů a testování. Použití kabelu navrženého podle příslušné normy může zjednodušit výběr produktů pro projekty obsluhující evropské trhy.

Projektová dokumentace

Průmyslové projekty a výrobci elektrických zařízení mohou potřebovat technickou dokumentaci k prokázání, že vybrané komponenty odpovídají stanoveným normám a požadavkům trhu.

LINSHENG identifikuje EN 60228 a HD 21.13 jako použitelné normy pro svou řadu jednožilových kabelů podle standardu EU, zatímco soulad s CE, RoHS a REACH lze dodat podle požadavků zákazníka a trhu.

Stále platí požadavky specifické pro trh

Kabel standardu EU by neměl být automaticky považován za vhodný pro každou instalaci v každé evropské zemi. Před nákupem musí být také přezkoumány národní předpisy pro elektroinstalaci, způsoby instalace, požární požadavky, podmínky prostředí a specifikace projektu.

Jak by měli kupující porovnávat různé dodavatele kabelů?

Jaké testy kvality jsou důležité pro jednožilové kabely?

Testování odporu vodičů

Testování odporu vodiče pomáhá ověřit, zda vodič splňuje specifikované elektrické vlastnosti. Konzistentní odpor je důležitý pro stabilní přenos proudu a předvídatelný výkon při poklesu napětí.

Zkoušky tahem a prodloužením

K vyhodnocení vlastností vodičů a izolace lze použít mechanické testování. Měření pevnosti v tahu a prodloužení poskytují informace o tom, jak materiály reagují na mechanické namáhání.

Inspekce izolace

Izolace by měla být zkontrolována na vady, které by mohly ovlivnit elektrickou bezpečnost. Inspekce může zahrnovat kontrolu rozměrů, kontrolu vzhledu a elektrické testování podle příslušné výrobkové normy.

Kontrola vzhledu

Vizuální kontrola pomáhá identifikovat povrchové vady, rozměrové nekonzistence, problémy s tiskem nebo jiné výrobní abnormality před zabalením a odesláním kabelu.

Jak může LINSHENG podporovat výrobce elektrických zařízení?

Více velikostí vodičů

LINSHENGnabízí řadu průřezů vodičů od 1,5 mm² do 25 mm², což umožňuje výrobcům zařízení, dodavatelům elektrických zařízení a distributorům vybrat různé velikosti podle požadavků projektu.

OEM orientované dodávky

Výrobci elektrických zařízení mohou vyžadovat specifické konstrukce vodičů, izolační materiály, barvy, balení, štítky a technickou dokumentaci. Přizpůsobené konfigurace kabelů lze vyhodnotit podle požadavků projektu.

Aplikace ve více odvětvích

TheStandardní jednožilové kabely bez pláštělze uvažovat pro rozvaděče, rozvodné desky, zařízení průmyslové automatizace, elektroinstalaci strojů a vhodné bytové nebo komerční elektrické instalace.
